Mengendalikan LED menggunakan Arduino

Seri Belajar Arduino

• Belajar Arduino dasar bagian 0 // tipe data, konstanta, Variabel

• Belajar Arduino dasar bagian 1 // mengendalikan LED

• Belajar Arduino dasar bagian 2 // penggunaan if else dengan input switch

• Belajar Arduino dasar bagian 3 // penggunaan for dan while

• Belajar Arduino dasar bagian 4 // penggunaan fungsi atau prosedur

Setelah melalui tahap belajar arduino bagian 0 mengenai jenis tipe data, variabel ,Pada Pembelajaran Kali ini penulis akan mengajak pembaca untuk belajar mengendalikan Output secara sederhana menggunkan arduino. Berikut Hal yang perlu diperhatikan

1. Komponen

• Arduino uno
• resistor dibawah 1k
• LED
• Kabel transfer
• Kabel jumper secukupnya



2. Blok Diagram

pahami dulu blok diagram dalam melakukan pemrograman pengendalian LED menggunakan arduino. Berikut Blok diagram pengendalian LED menggunakan Arduino dapat dilihat pada Gmabr 1.

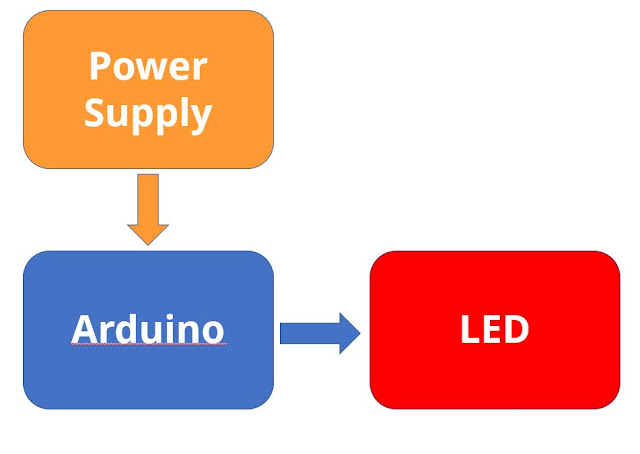

Gambar 1. Blok Diagram pengendali menggunakan arduino

3. Desain rangkaian pengendalian menggunakan Arduino

Berdasarkan Blok diagram yang telah dirancang kita dapat menentukan rangkaian yang akan digunakan dalam projek kali ini. Rangkaian pengendalian dapat dilihat pada Gambar 2.

Gambar 2. Rangkaian pengendali led dengan arduino



4. Program Arduino

Contoh kasus pengendalian yang akan dilakukan yaitu: Menyalakan 3 buah led secara bergantian dengan delay 1 detik. berikut listing program dapat dilihat pada Gambar 3.

Gambar 3. Listing Program Arduino

Penjelasan

• pada bagian define berfungsi sebagai mendefinisikan setiap pin agar lebih mudah
• pada bagian void setup digunakan untuk konfigurasi pin sebagai INPUT / OUTPUT
• pada bagian void loop digunakan unutk main program yang akan terus diulang
• penjelasan program dapat dilihat pada komentar disamping program pada Gambar 3.

Terimakasih semoga bermanfaat.
